Er worden steeds hogere eisen gesteld aan de installaties in moderne residentiële, commerciële en industriële gebouwen. Bevoorrading en operationele veiligheid zijn de belangrijkste aspecten in hun planning. Bovendien is er flexibiliteit bij het gebruik, lage milieueffecten, de laagst mogelijke totale kosten en de mogelijkheid om hernieuwbare energie te integreren. De toenemende automatisering en het groeiende gegevensvolume komen ook steeds meer op de voorgrond.
Het in aanmerking nemen van al deze factoren kan het potentieel van een gebouw ten volle benutten in termen van economische efficiëntie, toegevoegde waarde en het voldoen aan moderne technische eisen. De bedrading van een gebouw is daarom van enorm belang. Weidmüller AITB installatie klemmen vergemakkelijken en versnellen de planning en uitvoering van uniforme en duidelijke bedrading van de complete gebouwinstallatie, evenals de vereiste elektrische kasten.
De PUSH IN technologie van de AITB rijgklemmen maakt de gereedschapsloze aansluiting mogelijk van massieve geleiders en fijnaderige geleiders met adereindhulzen
AITB installatieklemmen hebben een NT scheidingsschakelaar met tester voor snelle en veilige uitvoering van functionele tests
De AITB installatieklemmen zijn ontworpen voor ruimtebesparende bedrading in standaardverdelers en vergemakkelijken een snelle en veilige installatie

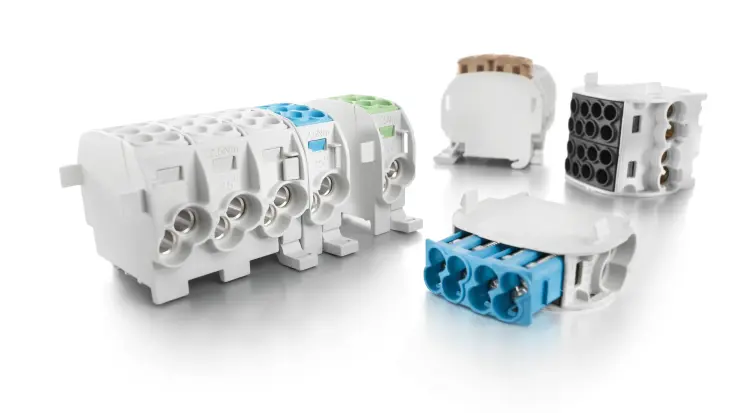

Progressieve automatisering vergt meer ruimte in de schakelkast. Een consistent product- en systeemportfolio is voordelig voor elektrische stroomvoorziening en -distributie - vanaf de voeding in de verdeelkast tot het eindcircuit. Onze uitgebreide waaier van high-current eindblokken voor het voer van de prestaties laat gemakkelijke bedrading van geleiderdoorsneden tussen 35 en 185 mm² zelfs in beperkte ruimten toe. Dit maakt de prestaties die in schakelaars en kasten wordt gevoerd eenvoudig, efficiënt, en ruimtebesparend.
De extra aansluiting voor de doorsnede van 50 mm² tot 185 mm² maakt een aparte spanningsaftakking mogelijk. Een mogelijke toepassing is als noodstroomvoorziening stroomopwaarts van de hoofdschakelaar. Het hefboommechanisme maakt het mogelijk om flexibele geleiders minder te bedraden.
Markeringen met een groot oppervlak richten de aandacht op een extern aangebrachte spanning. De bevestiging van de flash-markers in de aansluitzones van 35 mm² tot 185 mm² verhindert ook de schakeling onder spanning. Dit zorgt voor meer veiligheid voor mens en machine.
Een gestandaardiseerde testaftakking met een diameter van 2,0 mm maakt eenvoudig en snel testen mogelijk. Uniforme accessoires garanderen het gebruik bij diameters van 1,5 mm² tot 185 mm² en zorgen voor een slanke portfolio van accessoires.
De dwarsverbindingen kunnen met minder gereedschap worden geïnstalleerd door de draad in het aansluitpunt te vergrendelen. Het elektrische contact wordt met of zonder kabel in het aansluitpunt gelegd. Dankzij hun speciale ontwerp konden ze gemakkelijk worden geïdentificeerd met of zonder enige geleiderverbinding.
Omdat de eisen voor elektrische stroomverdeling in moderne gebouwen groeien, neemt ook de planningscomplexiteit van de bouwinfrastructuur toe. Om de veiligheid en flexibiliteit gedurende de gehele levenscyclus te waarborgen, moeten alle aansluitingscomponenten doelgericht worden geselecteerd. AITB installatieklemmen zijn hier de juiste oplossing. Zij combineren hoge efficiency en veiligheid met lage eisen van de bedradingstijd.
Stroomtransformatoren en spanningstransformatoren worden voornamelijk voor veiligheids- en meetfuncties gebruikt bij de transmissie en distributie van elektriciteit. Klippon® Connect instrumenttransformator klemmen van de TTB serie voldoen aan de specifieke eisen van deze twee kritische toepassingen. Met de nieuwe klemmenstrokenreeks kan de bedrading van stroom- en spanningstransformatoren bijzonder eenvoudig en veilig worden uitgevoerd, zelfs binnen complexe circuits. Tijdens de tests worden ook bedrijfsfouten vermeden, waardoor de beschikbaarheid van het systeem toeneemt en de levenscyclus van het gehele schakelapparaat wordt verlengd. Zo wordt optimaal voldaan aan de specifieke eisen van de gebruikers.
De volledige gegevensvoorziening in de Weidmüller Configurator (WMC) maakt een bijzonder eenvoudige selectie van veiligheidskritische accessoires mogelijk, evenals een veilige en rationele productconfiguratie.
De combinatie van ontkoppelende hefboom, kortsluitbrug en hefboomverbinding in één enkel systeem garandeert dat de secundaire bedrading van een stroomtransformator wordt kortgesloten voordat de longitudinale ontkoppeling plaatsvindt. Dit "maak-voor-breek"-contact is ontworpen voor maximaal vier aansluitingen.
Alle functie- en veiligheidsrelevante componenten zijn vast verbonden met de klemmenstrook. Dit verhoogt de betrouwbaarheid van de stroomtransformatoren- en spanningsomvormerscircuits tijdens installatie- en onderhoudswerkzaamheden.
De geïntegreerde combi-voet maakt snelle en flexibele montage van de instrumenttransformatorklemmen op gemeenschappelijke G32- en TH35-montagerailprofielen mogelijk. Dit betekent dat de montage achteraf kan plaatsvinden zonder dat de montagerails op een kostenintensieve manier moeten worden vervangen.

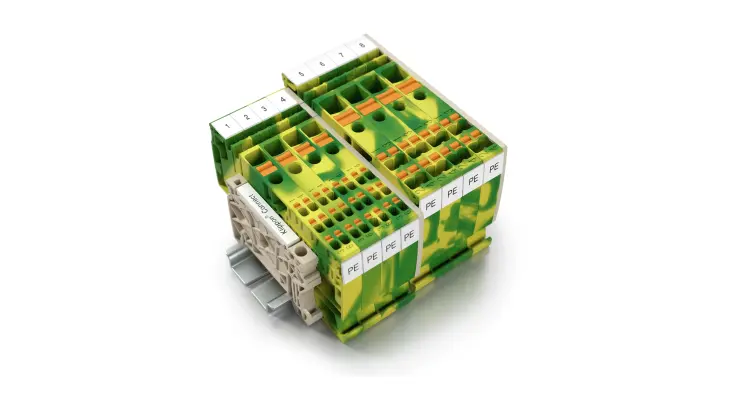

Een zorgvuldige planning en installatie van beschermende functies in het gebouw beschermt het leven en de ledemaat van gebruikers, inzittenden en bezoekers. Aarding en afscherming hebben echter verschillende taken op het gebied van persoonlijke veiligheid en systeemveiligheid. Aarding is voornamelijk geïnstalleerd om leven en ledematen te beschermen. Afscherming waarborgt de goede werking van een elektrotechnisch systeem en de elektromagnetische compatibiliteit ervan. De equipotentiaalverbinding omvat alle maatregelen om elektrische spanningen te neutraliseren. Het brede gamma van onze A-serie beschermingsgeleider klemmen en KLBÜ afschermingsaansluitingen maakt het eenvoudig om je installaties te realiseren.
Zorgt voor eenvoudige hantering en goede verbinding met permanente contactdruk als gevolg van het veereffect.
Eenvoudig met de hand op de stang gedraaid - zo nodig achteraf.
Veranderingen in diameter (stroom) van de geleider worden gecompenseerd door het elastische gedrag van het klemjuke voor flexibele aanpassing aan de kabeldiameter.
Voor de installatie van afschermingsklemmen kan een breed scala aan bevestigingsmethoden worden gebruikt.
De bedrading van de installatie plaatst hoge eisen aan het ontwerp van eindblokken: Enerzijds zijn hier economische en compacte oplossingen nodig. Er moet ook gezorgd worden voor eenvoudige hantering en duidelijkheid. De reden: er is weinig ruimte voor bedrading in installatie distributies en kleine distributieborden. Onze AITB installatieklemmen voor de gebouwinstallatie zijn optimaal geschikt voor deze eisen. De technologie van de PUSH IN-verbinding maakt een bijzonder compact ontwerp met grote helderheid mogelijk. Dit laat eenvoudige en veilige bedrading van uw bouwinfrastructuur toe.
In de Weidmüller Configurator (WMC) kun je digitaal complete klemmenstroken plannen, samenstellen en direct bestellen - inclusief accessoires. Je kunt ook complete lijsten met onderdelen en installatie-instructies maken voor de productie. Op deze manier kunnen fouten worden vermeden en kunnen kosten worden bespaard.
De doorlopende dwarsverbindingen van onze modulaire AITB-klemmenstroken verhogen de flexibiliteit en besparen bedradingstijd. Constructies in het 400 V driefasensysteem kunnen eenvoudig en gemakkelijk onderling worden verbonden met de fasegeleiders L1, L2, en L3.
De neutrale geleider kan snel en gemakkelijk van de busbar met een schroevendraaier worden gescheiden. Een duidelijk zichtbaar statusdisplay geeft de huidige contactpositie van de ontkoppelingsschuif aan. Hierdoor worden bedieningsfouten op betrouwbare wijze voorkomen.
Onze modulaire AITB-klemmenstroken worden regelmatig gecontroleerd door onafhankelijke testcentra om een maximale productveiligheid binnen de schakelapparatuur te garanderen. Dit wordt onmiddellijk aangegeven door de overeenkomstige testmerken op de producten en de productetiketten.
Gebruik de Weidmüller Configurator om onze componenten snel en eenvoudig te configureren en aan te vragen. Het hulpmiddel steunt ononderbroken engineering workflows van planning met E-CAD-systemen tot documentatie.
