Toekomstige bescherming

Met VARITECTOR bieden wij een uitgebreide reeks overspanningsbeveiligingen van diverse types voor stroomdistributiesystemen, elektronische apparatuur en voor meet-, regel- en besturingssignalen (I&C-technologie). Voor de bescherming van analoge en digitale signaalcircuits via gegevensinterfaces zoals Ethernet tot aan je telefoonsysteem, zijn passende beschermende elementen beschikbaar. In de energiesector biedt het VARITECTOR-portfolio bliksem- en overspanningsbeveiligingsoplossingen voor spanningen van 75 V tot 1,500 V voor uiteenlopende toepassingen in de energievoorziening, hernieuwbare energieën, water management en de procesindustrie.

Je voordelen in één oogopslag

Hoge prestaties in je toepassing

Hoge prestaties in je toepassing

Geen extra back-upzekering nodig tot 315 A. Gebruikbaar als 3, 4, of 3+1 poolversie voor TNC, TNCS, of TT energienetten.

Compleet en aantrekkelijk productassortiment van SPD

Compleet en aantrekkelijk productassortiment van SPD

Uitgebreid programma voor de bescherming van de energiekant met zowel Type I (10/350µs puls) als Type II (8/20µs puls) en Type III (hybride puls).

Wereldwijd productassortiment

Wereldwijd productassortiment

De VPU AC SERIE wordt getest in een geaccrediteerd extern testlaboratorium overeenkomstig de normen van IEC, EN en UL en klaar voor internationaal gebruik.

Onze productassortiment van energiesystemen

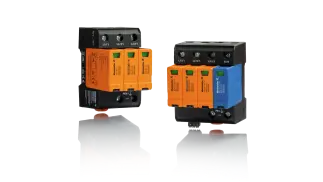

Insteekbare VARITECTOR PU AC type I+II bliksemafleider voor 230/400V Productinnovatie

Betrouwbare bescherming van energietoevoer tegen blikseminslag en piekschade

Onze VARITECTOR PU AC typen I+II worden gebruikt in fabrieken en in particuliere en openbare gebouwen. Het groeiende aantal kwetsbare apparaten vereist een steeds betrouwbaardere bliksem- en overspanningsbeveiliging voor de stroomtoevoer.

De insteekbare bliksem-en overspanningsbeveiligingapparaten van VARITECTOR PU AC type I+II hebben een bliksempiekstroom Iimp = 12,5 kA en worden gebruikt in bliksembeveiliging van niveau III/IV. De apparaten zijn energetisch gecoördineerd type I, type II en type III volgens IEC/EN 61643-11 (VDE 0675-11) en hebben een beschermingsniveau UP ≤ 1,5 kV. Toepassingsspecifieke productconfiguraties zijn beschikbaar voor de verschillende netwerk typen.

Insteekbare VARITECTOR PU AC type I+II bliksemafleider voor 230/400V
Je voordelen
  • Gecombineerd type I+II-afleider voor een groot aantal toepassingen
  • Insteekbare afleider met 12,5 kA-bliksempiekstroom Iimp per module
  • Statusweergave en telecommunicatiecontact voor eenvoudig onderhoud

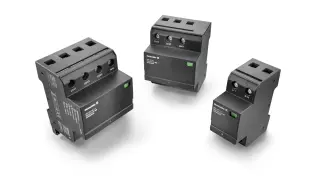

VARITECTOR PU AC type I+II bliksemafleider voor 230/400V-netwerken Productinnovatie

Bescherm gevoelige apparaten betrouwbaar tegen overspanningsschade

Het groeiende aantal kwetsbare apparaten vereist een steeds betrouwbaardere bliksem- en overspanningsbeveiliging voor de stroomtoevoer. Dit geldt zowel voor industriële installaties als voor particuliere en openbare gebouwen en voor het regenereren van stroom.

De gecombineerde bliksem-en overspanningsbeveiligingsapparaten van de VARITECTOR PU AC type I+II zijn lekstroomvrij en bijzonder compact. Ze kunnen worden gebruikt in het pre- en postmetergebied overeenkomstig VDE-AR-N 4100. Alle voorzieningen zijn energiegecoördineerd en voldoen aan de prestatieklassen T1,T2, en T3 volgens IEC/EN 61643-11 en VDE 0675-11 met een beschermingsniveau tot ≤ 1,5 kV. Toepassingsspecifieke productconfiguraties zijn beschikbaar voor de verschillende netwerk typen.

VARITECTOR PU AC type I+II bliksemafleider voor 230/400V-netwerken
Je voordelen
  • Gecombineerd type I+II-afleider voor een groot aantal toepassingen
  • Lekstroomvrij monobloc met 12,5 kA bliksempiekstroom Iimp
  • Statusweergave en telecommunicatiecontact voor eenvoudig onderhoud

VARITECTOR PU AC II+III 20 S

Insteekbare overspanningsbeveiligingen - Optimale bescherming in de kleinste ruimte

Overspanningsbeveiliging is een verplicht onderdeel in alle commerciële en particuliere gebouwen volgens DIN VDE 0100-443 en -534. Gemakkelijk te installeren en vooral ruimtebesparende oplossingen zijn hierbij populair.

Onze nieuwe VARITECTOR PU AC II+III-overspanningsbeveiligingsapparaten bieden optimale bescherming tegen piekschade. Met een breedte van slechts 9 mm per pool, zijn ze bijzonder compact en kunnen ze daarom worden gebruikt in alle sub-distributiepanelen, laadstations en vele andere toepassingen. De modules voldoen aan de vereiste klassen van type 2 en 3. Met een afvoerstroom van 20 kA bieden deze producten een uitstekende en op maat gemaakte bescherming.

VARITECTOR PU AC II+III 20 S
Je voordelen
  • Beschikbaar voor nettypes TN-S, TN-C, IT, en TT
  • Geschikt voor bedrijfsspanningen (Uc) 275 V en 440 V
  • Hoge kortsluitstroomweerstand tot 25 kA
  • Gecombineerde type 2- en 3-afleider
  • Ruimtebesparend ontwerp met slechts 9 mm per pool

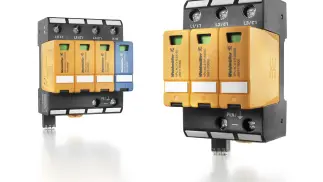

Varitector PU-AC met geïntegreerde zekering

De beproefde overspanningsbeveiligingen van de VPU-serie zijn nu ook verkrijgbaar in varianten met geïntegreerde zekeringen. Hierdoor is een extra zekering vóór de SPD niet meer nodig. De gecombineerde overspanningsbeveiligingen van het type II+III hebben één reservezekering per beschermingspad en kunnen universeel worden gebruikt in stroomdistributiesystemen. De toepassingsgerichte pluggable productconfiguraties maken een flexibel gebruik in verschillende netwerktypes mogelijk.

Varitector PU-AC met geïntegreerde zekering
Je voordelen
  • Optimale bescherming dankzij geïntegreerde zekering en hoge afvoerstromen
  • Verminderde bedrading door het offeren van pre-zekering
  • Flexibele toepassing in alle stroomverdelingssystemen
  • Handige installatie en onderhoud dankzij pluggable modules
  • Bijzonder compact met ruimtebesparend ontwerp

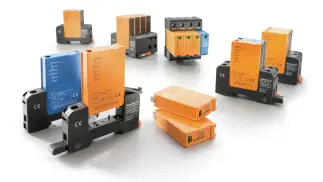

VARITECTOR PU AC S-lijn

Door de toenemende digitalisering wordt de infrastructuur van intelligente apparaten en systemen steeds gevoeliger voor interferenties. Bovendien dwingen kosten en concurrentie fabrikanten om de compactheid en efficiëntie van hun producten te verbeteren. De innovatieve gasdetectortechnologie van onze VARITECTOR PU AC S lijn maakt een bijzonder ruimtebesparend ontwerp mogelijk met een breedte van slechts 18 mm per pool. Voor uitstekende overspanningsbeveiliging met een slank ontwerp en een aantrekkelijke prijs/prestatieverhouding.

VARITECTOR PU AC S-lijn
Je voordelen
  • Smalste insteekbare afleider type I met 25 kA afleidingsvermogen
  • Krachtig - zekeringloze werking tot 315 A
  • Energetische coördinatie als type I, II en III maakt een betrouwbare bescherming mogelijk

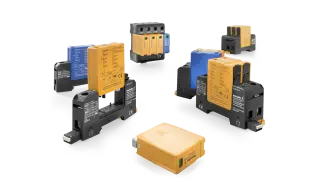

Varitector PU AC US-line

Krachtige piekbescherming voor de Noord-Amerikaanse markt

Volgens NFPA 79 moeten overspanningsbeveiligingsproducten zorgen voor spanningsbegrenzing volgens de isolatiecoördinatie. Aan dit voorschrift wordt voldaan door de voorzieningen van de VARITECTOR PU US-serie. Ze zijn opgenomen in UL-lijst, waarin de eisen van NFPA 79 zijn opgenomen. De productserie is speciaal aangepast aan de Noord-Amerikaanse markt. Naast de eisen van UL 1449 voldoet het ook aan de norm EN 50539-11 en kan het dus wereldwijd worden toegepast.

Varitector PU AC US-line
Je voordelen
  • • Naleving van NFPA 79 (editie 2018) voor de gehele productreeks
  • "UL-Listed" conformiteitsmerkteken op alle productvarianten
  • Vereenvoudigde goedkeuring van in de VS gebruikte inrichtingen
  • Wereldwijd toepasbaar door gelijktijdige overeenstemming met EN 50539-11

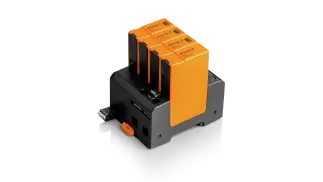

VARITECTOR PU AC type I voor 950 V AC toepassingen

Verhoog de beschikbaarheid van het systeem met bliksem- en overspanningsbeveiliging

De aanvullende module VARITECTOR PU AC type I is ontworpen als overspanningsbeveiligingsapparaat voor wisselstroomnetten met een nominale spanning van 800 V AC. Het is vooral geschikt als overspanningsbeveiligingsapparaat voor Huawei SUN 2000 en PID 2000 omvormers. Het speciale 3+MOV-ontwerp garandeert een veilige werking met PV-invertersystemen tot Uc 950 V.

VARITECTOR PU AC type I voor 950 V AC toepassingen
Je voordelen
  • Speciale 3+MOV-variant voor AC-zijde beveiliging van een omvormer
  • Combinatiebeveiligingsschakelaar type I/type II volgens EN 61643-11:2002-A11:2007
  • Doorlopende insteekbaarheid voor eenvoudige installatie en onderhoud

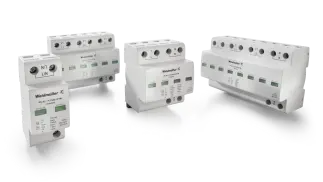

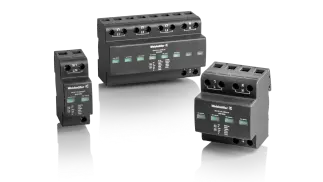

VARITECTOR PU AC type I+II Monobloc

VARITECTOR PU AC type I+II bliksem- en overspanningsbeveiligingsapparaten zijn lekstroomvrij en bijzonder compact. Zij kunnen worden gebruikt in het pre- en postmetergebied overeenkomstig VDE-AR-N 4100 en voldoen aan de voorschriften voor de typen I en II. Alle voorzieningen zijn energiegecoördineerd en voldoen aan de prestatieklassen T1+T2+T3 volgens IEC/EN 61643-11 en VDE 0675-11 met een beveiligingsniveau tot ≤ 1,5 kV. Application-oriented productconfiguraties voor verschillende netwerktypes zijn beschikbaar.

VARITECTOR PU AC type I+II Monobloc
Je voordelen
  • Gecombineerd type I+II-beveiligingssysteem voor een groot aantal toepassingen
  • Statusweergave en foutsignalering voor eenvoudig onderhoud
  • Hoge ontladingsstroom voor universeel gebruik in alle klassen van de bliksembescherming

Zekeringsloze werking tot 315 A

Er zijn altijd efficiëntere oplossingen voor overspanningsbescherming nodig, vooral in sectoren als de productie van hernieuwbare energie, de procesindustrie en de bouw van infrastructuur. Varitector PU AC-overspanningsbeveiligingsapparaten bieden een toonaangevende prijs-prestatieverhouding. Ze zijn geschikt voor gebruik zonder zekeringen tot 315 A, zijn gecertificeerd volgens UL 1449 Ed. 4 en overtuigen met een bijzonder efficiënt ontwerp.

Zekeringsloze werking tot 315 A
Je voordelen
  • Zekeringloze werking tot 315 A reservezekering
  • Certificering overeenkomstig de huidige IEC/EN-normen en UL 1449 Ed. 4
  • Volledige controle van de beveiligingsstatus met optionele voorwaarschuwingsfunctie
  • Intelligente vergrendelingsmechanismen zorgen voor betrouwbare bediening, zelfs onder strenge omgevingsomstandigheden

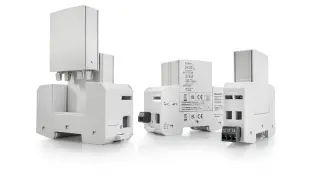

Varitector PU IoT AC

Digitaal met overspanningsbeveiliging die communicatie mogelijk maakt

Door de toenemende digitalisering wordt de bescherming van de piekspanning steeds belangrijker. Enerzijds omdat de gevoeligheid van intelligente apparaten, systemen en infrastructuur toeneemt, anderzijds omdat de cloudcommunicatie en de uitwisseling van procesgegevens een steeds grotere rol spelen.

De nieuwe overspanningsbeveiligingen van het type VPU IoT AC combineren de functies van een krachtige overspanningsbeveiliging met die van een intelligent IoT-apparaat. Hierdoor kunnen belangrijke functies worden bewaakt. Hierdoor kunnen belangrijke functies worden bewaakt, inclusief de apparaatstatus in real time, het aantal overspanningen, de status van de aardverbinding, de geschiedenis van tijdelijke overspanningen (TOV), aanbevelingen voor vervanging en nog veel meer.

Varitector PU IoT AC
Je voordelen:
  • Geïntegreerde testapparaten
  • Detectie van piekspanningen
  • Monitoring van de randaarde-aansluiting (PE)
  • Spanningsbewaking van de afzonderlijke fasen
  • Gecombineerde type II- en III-afleider
  • Geschiedenis van TOV-impulsen

VARITECTOR-portfolio

Bliksem en bescherming tegen piekspanning VPU I

SPD's van klasse I voor bliksembeveiliging en potentiaalvereffening in energienetten.

Bliksem en bescherming tegen piekspanning VPU I
Je voordelen
  • Getest door IEC/EN 61643-11 tot Iimp 25 kA (10/350µs) bliksempuls
  • Ondersteunt alle gemeenschappelijke energienetten zoals TNC, TNCS, TNS en TT voor 230/400 V- of 400/690 V-systemen
  • Gecombineerde varistor/spark gap-technologie voor lekstroomvrije producten
  • Ruimtebesparing van 50 % door verminderde breedte

Spanningsbescherming VPU II

SPD's van klasse II voor energienetten.

Spanningsbescherming VPU II
Je voordelen
  • Certificering volgens internationale IEC/EN 61643-11-normen en de nieuwste UL 1449 Ed. 4 standaard
  • Alle producten van de VPU AC reeks hebben een optische statusindicator. Er zijn varianten met een voorwaarschuwingsscherm beschikbaar
  • Zekeringloze werking tot 315 A reservezekering
  • Ondersteunt alle gemeenschappelijke energienetten zoals TNC, TNCS, TNS en TT voor 230/400 V- of 400/690 V-systemen

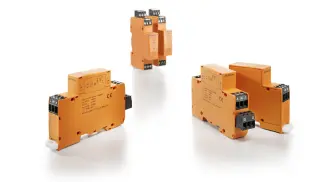

Bescherming tegen piekspanningen voor eindapparatuur VPU III

Klasse III SPDs voor je energienet.

Bescherming tegen piekspanningen voor eindapparatuur VPU III
Je voordelen
  • Compact type III-beveiligingssysteem voor AC/DC. bij IEC 61643-11
  • Met twee poorten beschermt SPD type III het elektronische apparaat tot 16 A
  • Surplusbescherming met bewakingscontact

Meer SPD-productbereik

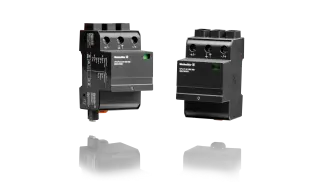

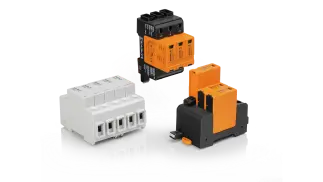

VARITECTOR PU PV

Type I en II SPD's voor je PV-systeem tot 1.500 V DC.

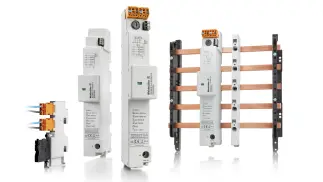

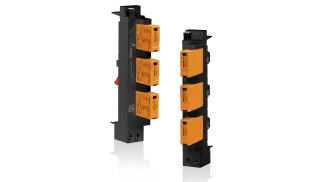

VARITECTOR PU ZPA S

Spanningsbeveiliging van type I en II voor 40 mm-spoorsystemen.

Toebehoren

V-TEST II

Betrouwbare controle van de overspanningsbeveiligingsapparaten. Het testen van de beschermende functie voor alle VARITECTOR PU-AC en PV-producten. Tests zijn mogelijk voor GDT, MOV en TAZ.

VARITECTOR logger

Telt de impulsen van de PE draad.

WAVEFILTER

Een netfilter is een elektrisch circuit dat zowel elektrische interferentie van elektronische apparaten in het openbare net van de prestaties beperkt als de elektromagnetische compatibiliteit van elektrische apparaten tegen interferentie van het net van de prestaties verbetert.

VPU-REEKSEN: duurzaam, veilig en toekomstgericht

VPU-REEKSEN: duurzaam, veilig en toekomstgericht

This is a YouTube video. By clicking on this video, you agree to Google/YouTube's Privacy Policy & Terms of Use . You also agree to our Privacy Policy.

Wij helpen onze klanten.

Met onze VPU I-, II- en III-overspanningsbeveiligingsapparaten wordt de interferentiekoppeling die optreedt bij overspanningen van voorbijgaande aard, effectief verminderd, zodat deze ver onder de grenswaarden blijft die zijn vermeld in EN 60664-3 (DIN VDE 0110-3). Het hele systeem wordt blootgesteld aan minder storingen. De arrestaties worden met technische middelen gecoördineerd.

Je voordelen

  • Er is geen ontkoppeling tussen typen I, II en III vereist
  • Getest overeenkomstig IEC 61643-11 en DIN EN 61643-11
